由于气温随着季节的变化而起伏，我们中的许多人都在努力为自己的家找到完美的温度设置。我们信赖的中央空调面板上显示的温度对我们的舒适度、电费甚至健康都起着重要作用。

极热或极冷会给人体带来巨大的压力，导致疲劳、不适，甚至出现危险的医疗状况。我们不要忘记对我们的钱包和环境的影响——耗电的供暖和制冷系统会迅速推高水电费和碳足迹。在这篇文章中，我们将深入研究最佳空调面板设置背后的科学，为夏季和冬季提供明确的建议。

保持凉爽:夏季最佳空调面板设置

随着室外温度的飙升，为夏季找到合适的空调面板设置可能是一项微妙的平衡工作。把温度调得太低，你会为你的电费账单付出高昂的代价。但如果你把它保持得太高，你可能会发现你自己和你的家人很难保持舒适。那么，最佳点是什么呢?

根据专业数据显示，当你的家有人的时候，夏季推荐的空调面板设置在25.5°C到27.8°C之间。该系列在能源效率和个人舒适度之间取得了理想的平衡。任何低于25.5摄氏度的温度都会导致冷却成本急剧增加，每低于这个阈值一度，你的每月水电费可能会增加3-5%。

当然，这个理想的温度范围并不是一成不变的——有几个重要的因素会影响到你的特定情况下最合适的设置:

01

室外温度和湿度水平

室外越热越潮湿，你的空调系统就越难维持一个舒适的室内环境。在炎热的夏季，你可能需要将恒温器设置在建议范围的低端，以抵消高温和潮湿。

02

保温与通风

具有足够空气循环的隔热良好的房屋通常需要较少的冷却来达到与隔热较差的空间相同的舒适水平。如果你的房子有一流的隔热和高效的通风，你可以把恒温器设置在更高的范围内。

03

占用率及活动水平

在一个特定空间里的人数和他们活动的强度也会影响理想的恒温器设置。占用率高、活动频繁的空间，如客厅和家庭健身房，可能需要比人口稀少、久坐不动的区域(如家庭办公室或客房)保持一到两度的温度。

推荐的夏季空调面板温度设置

场景	最佳温度范围
一般情况	25.5°C ~ 27.8°C
隔热良好/通风的空间	26.1°C ~ 27.8°C
高频活动区域	24.4°C ~ 26.7°C
空闲区域	29.4°C ~ 32.2°C

上表中列出的温度范围可以作为一个有用的起点，但重要的是要注意，空调面板温度设置可能会根据您的独特情况而有所不同。根据需要进行调整，以达到最大的舒适度和效率。

首先将空调面板温度设置为“一般情况”建议的25.5-27.8°C。在几天的时间里，监测这种感觉在你的家里或办公室里是怎样的。如果还是太热，试着把温度降低一到两度。相反，如果感觉不舒服，那就再加一个档次。

同样重要的是要考虑你的空调面板使用模式如何影响能源消耗。当你早上第一次打开空调时，尽量避免大幅降低温度，因为这可能会导致你的暖通空调系统超时工作以达到理想的设置。相反，实施一个渐进的温度调节，也许在早上开始时温度高一点，然后随着一天的升温慢慢降低温度。

最后，当房间空着的时候，别忘了调节你的空调面板温度。将温度提高到29.4-32.2°C可以在不牺牲舒适性的情况下节省大量能源。

关键是要将空调面板温度优化作为一个不断尝试和错误的过程。通过密切监测你的室内环境，并逐步调整，你可以找到舒适和效率的完美平衡，最适合你的独特情况。

建议冬季室内温度设置

01

建议的冬季室内温度范围

冬季建议的室内温度范围通常在18-22℃之间。这个温度范围是暖通空调(HVAC)专家和能源效率组织建议的，因为它既能提供舒适的生活环境，又能节约能源。

02

影响冬季温度设置的关键因素

• 室外温度:室外温度越冷，室内温度就需要越高，以抵消家庭的热量损失。




• 家庭隔热效率:与隔热差的家庭相比，隔热良好的家庭可以更有效地保持热量，需要更少的能量输入来保持舒适的温度。




• 占用模式:占用率较高的房间，如客厅，通常需要保持温暖，而不经常使用的空间，如卧室。




• 供暖设备类型:家庭供暖系统(如电力、燃气等)的效率和热输出能力将影响最佳温度设置。

03

房间之间温度变化

一般来说，经常使用的起居区域，如客厅，应保持在18°C到22°C之间。使用频率较低的卧室可以保持稍低的温度，大约16°C到20°C，以达到更好的能源效率。

温度设置和能源效率

01

温度设置对能耗的影响

供暖系统的温度设定值对能源消耗和相关成本有直接影响。一般来说，较低的温度设置会减少能源使用和降低水电费，而较高的温度设置会导致能源消耗增加和运营成本增加。了解这种关系对房主实现节能目标至关重要。

02

优化温度以节约能源

通过实施推荐的冬季温度范围，并根据占用情况、建筑特征和供暖系统性能进行战略性调整，可以在不影响热舒适的情况下实现显著的节能。精心的温度管理，结合其他节能措施，可以有助于整体减少建筑的碳足迹和环境影响。

自动温度控制系统

01

智能空调面板及应用

智能空调面板的出现彻底改变了业主控制和优化室内温度设置的方式。这些先进的设备配备了Wi-Fi连接、学习算法和远程访问等功能，可以根据占用模式、天气条件和用户偏好进行精确和动态的温度调节。

02

自动温度控制的好处

自动温度控制系统具有以下几个主要优点:

• 节能:智能空调面板可以自动调节温度设置，在低占用期或建筑物无人使用时最大限度地减少能源消耗，有助于显著节省能源。




• 提高舒适度:通过持续监测和调节室内温度，这些系统可以保持更一致和舒适的生活环境，满足居住者的喜好。




• 增加便利性:远程访问允许用户从任何地方控制温度设置，在管理室内气候方面提供更大的灵活性和便利性。




• 预测能力:智能空调面板中的先进算法可以从过去的使用模式和天气数据中学习，预测未来的供暖或制冷需求，进一步优化温度设置和能耗。

最后，有一些建议可以帮助优化室内温度设置，以提高能源效率:

1. 建立基线:首先将主要生活区的智能空调面板设置在推荐的18-22°C范围内。这提供了一个舒适的温度，同时避免过度的能源使用。

2. 调整房间使用:将客人卧室等很少使用的房间的温度降低到16-20°C左右。这减少了不经常被占用的空间的供暖需求。

3. 利用智能空调面板:使用智能空调面板在家里无人时自动降低温度，例如在工作日或夜间。这可以显著节省能源。

4. 密封空气泄漏:确定并密封窗户、门和其他开口周围的任何空气泄漏。这有助于防止热空气逸出和冷空气渗透，减少热负荷。

5. 优化绝缘:确保你的空间有足够的绝缘，特别是在阳台，墙壁等。适当的绝缘有助于保持热量和减少热量损失。

6. 有策略地使用窗帘/百叶窗:白天打开窗帘和百叶窗，让阳光被动地加热房屋。晚上关上它们以保持热量。

7. 维护暖通空调系统:定期对壁挂炉或其他加热设备进行维护，以确保其有效运行。按照建议更换过滤网。

本篇文章来源于微信公众号: 天鹤节能研究院

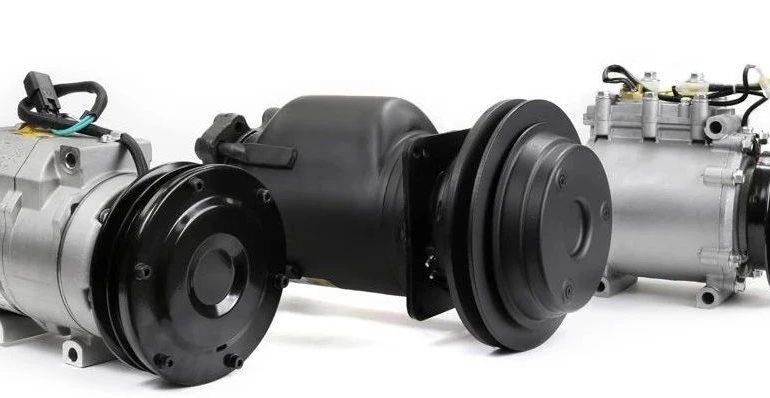

压缩机是中央空调系统的心脏，主要负责把制冷剂压缩成高压气体，再通过冷凝器放出热量后进入蒸发器，在低温低压的环境下吸收被冷却介质的热量而汽化，从而达到制冷或制热的目的。中央空调压缩机在运转时如果出现异常现象，轻则影响其使用寿命和制热效果，重则会造成严重后果。

由于中央空调压缩机自身结构的特殊性，在使用过程中出现故障的几率要远远高于其他类型压缩机。压缩机一旦出现故障，其维修费用也要比普通压缩机高出很多，并且对系统的影响也要比其他类型压缩机大。因此，了解中央空调压缩机故障原因并及时维修至关重要。

正常情况下压缩机缸盖应是半边凉、半边热。若吸气温度过高则缸盖全部发热。如果吸气温度高于正常值，排气温度也会相应升高。吸气温度过高的原因主要有:

(1)系统中制冷剂充注量不足：即使膨胀阀开到最大，供液量也不会有什么变化，这样制冷剂蒸汽在蒸发器中过热使吸气温度升高。

(2)膨胀阀开启度过小：造成系统制冷剂的循环量不足，进人蒸发器的制冷剂量少，过热度大，从而吸气温度高。

(3)膨胀阀口滤网堵塞：蒸发器内的供液量不足，制冷剂液体量减少，蒸发器内有一部分被过热蒸汽所占据，因此吸气温度升高。

(4)其他原因引起吸气温度过高：如回气管道隔热不好或管道过长，都可引起吸气温度过高。

(1)制冷剂充注量太多：占据了冷凝器内部分容积而使冷凝压力增高，进入蒸发器的液体随之增多。蒸发器中液体不能完全气化，使压缩机吸人的气体中带有液体微滴。这样，回气管道的温度下降，但蒸发温度因压力未下降而未变化，过热度减小。即使关小膨胀阀也无显著改善。

(2)膨胀阀开启度过大：由于感温元件绑扎过松、与回气管接触面积小，或者感温元件未用绝热材料包扎及其包扎位置错误等，致使感温元件所测温度不准确，接近环境温度，使膨胀阀动作的开启度增大，导致供液量过多。

由于外部原因制冷剂在蒸发器蒸发不足甚至不蒸发，此时会严重结霜，甚至造成湿压缩。（如中央空调回风不足或者空调箱过滤网严重堵塞，冷水机组主机压机回气管会结霜，排气温度也很低）。

压缩机排气温度可以从排气管路上的温度计读出。它与制冷剂的绝热指数、压缩比(冷凝压力/蒸发压力)及吸气温度有关。吸气温度越高，压缩比越大，排气温度就越高，反之亦然。

吸气压力不变，排气压力升高时，排气温度上升;如果排气压力不变，吸气压力下降时，排气温度也要升高。这两种情况都是因为压缩比增大引起的。冷凝温度和排气温度过高对压缩机的运行都是不利的，应该防止。排气温度过高会使润滑油变稀甚至炭化结焦，从而使压缩机润滑条件恶化。

排气温度的高低与压缩比(冷凝压力/蒸发压力)以及吸气温度成正比。如果吸气的过热温度高、压缩比大，则排气温度也就高。如果吸气压力和温度不变，当排气压力升高时，排气温度也升高。

造成排气温度升高的主要原因有:

(1)、吸气温度较高，制冷剂蒸汽经压缩后排气温度也就较高。

(2)、冷凝温度升高，冷凝压力也就高，造成排气温度升高。

(3)、排气阀片被击碎，高压蒸汽反复被压缩而温度上升，气缸与气缸盖烫手，排气管上的温度计指示值也升高。

排气压力一般是与冷凝温度的高低相对应的。正常情况下，压缩机的排气压力与冷凝压力很接近。冷凝压力升高时，压缩机排气温度也升高。压缩机的压缩比增大，输气系数减小，从而使压缩机的制冷量降低。耗电量增加。如果排气温度过高，则增加了压缩机润滑油的消耗，使油变稀，影响润滑;当排气温度与压缩机油闪点接近时，还会使部分润滑油炭化并积聚在吸、排气阀口，影响阀门的密封性。

降低冷却介质的温度可使得冷凝温度下降，冷凝压力也随之下降，但这要受到环境条件的限制，难以人为选择。增加冷却介质流量可降低冷凝温度(多采用这种方法)。但不能片面地提高冷却水或空气的流量，因为这将增大冷却水泵或风扇及电机的功率，应全面综合考虑。

产生这种故障的主要原因:

(1)、冷却水(或空气)流量小，温度高.

(2)、系统内有空气，使冷凝压力升高.

(3)、制冷剂充注量过多，液体占据了有效冷凝面积.

(4)、冷凝器年久失修，传热面污垢严重，也能导致冷凝压力升高。水垢的存在对冷凝压力影响也较大。

排气压力过低，虽然其现象是表现在高压端，但原因多产生于低压端。常见原因：膨胀阀冰堵或脏堵，以及过滤器堵塞等，必然使吸、排气压力都下降。

• 在中央空调系统的关键位置,如压缩机进出口、蒸发器、冷凝器等部位,安装温度、压力、电流等传感器设备。
• 采用无线通信技术,如Wi-Fi、lorawan等,将传感器数据实时上传至中央控制系统。
• 根据需要,还可部署影像监控设备,对系统运行状态进行全面观察。

• 建立中央控制系统,集中收集各传感器采集的实时运行数据。
• 利用大数据分析技术,对历史数据进行深入挖掘,建立故障诊断模型。
• 结合机器学习算法,持续优化诊断模型,提高故障预测的准确性。

• 利用移动端APP或Web管理平台,实现对中央空调系统的远程监控。
• 工作人员可实时查看系统各项运行参数,并根据诊断结果进行远程调试。
• 当发现异常情况时,系统可自动推送告警信息,便于快速响应和处理。

• 基于对历史数据的深入分析,建立中央空调系统的智能优化控制模型。
• 根据用户需求、环境变化等因素,自动调节压缩机转速、冷凝器风机转速等参数,提高系统的能效表现。
• 通过持续学习和优化,不断提升中央空调系统的智能控制水平。

• 借助物联网数据,制定更加精准的设备维护计划。
• 根据设备状态的实时监测,提前预警可能出现的故障,提高维护效率。
• 对设备的整体使用寿命进行预测,合理规划设备更新换代。

本篇文章来源于微信公众号: 天鹤节能研究院

本篇文章来源于微信公众号: 天鹤节能研究院

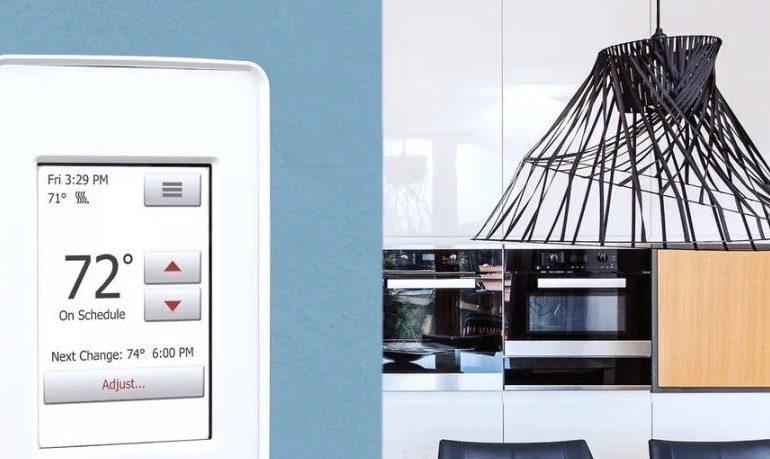

在当今的家庭环境中，合适的温度调控不仅关系到居住的舒适性，还直接影响到能源消耗和经济效益。从地暖到中央空调，不同的温控器扮演着核心的角色，帮助我们在四季变换中保持室内温度的恒定和舒适。随着科技的发展，市场上出现了多种类型的温控器，每种都有其独特的功能和适用场景。本文将通过详细的表格和分析，对家用的七种常见温控器进行介绍，帮助您理解每一种温控器的特点和应用，以便做出更合适的选择。

温控器概览

为了更直观地展示不同温控器的基本信息和主要功能，我们首先通过一个表格来对比这七种常见的家用温控器。

表格1：温控器类型与功能对比

通过这个表格，我们可以初步了解每种温控器的主要功能和适用环境。接下来，我们将详细介绍每一种温控器的具体特点和应用方式。

详细介绍

1. 地暖温控器

介绍和作用：
地暖温控器是设计用来控制地板加热系统的设备，它通过温度感应器监控室内温度，并调整地暖的输出，确保地面温度均匀并符合设定的舒适水平。地暖系统提供的热量从地面均匀辐射上升，增加了热效率并减少了空气中的尘埃流动，这对于呼吸系统敏感的人来说是一个大优点。

常规使用方式：
在住宅和商业地产中，地暖温控器通常用于主要生活区域如客厅、卧室和浴室，提供持续而舒适的热量。用户可以根据自己的生活习惯设定每日或每周的加热时间表，以最大限度地提高能效。

接下来，我们将继续详细介绍剩余的六种常见家用温控器，它们的作用、常规使用方式及特点。

2. 热泵温控器

介绍和作用：
热泵温控器用于控制热泵系统，这种系统能够同时提供加热和制冷功能，非常适合四季气温变化较大的地区。热泵温控器可以优化热泵运行，提高能效，减少能源消耗。

常规使用方式：
热泵温控器通常安装在需要全年温度调节的住宅或商业建筑中。用户可以设置温度阈值，确保无论外界气温如何变化，室内温度始终保持舒适。

3. 电采暖温控器

介绍和作用：
电采暖温控器用于控制电加热设备，如电暖气片或电热地板。这种类型的温控器可以精确调节电加热设备的输出，保持稳定的室内温度。

常规使用方式：
在家庭或办公室中，电采暖温控器适用于快速加热小型空间。用户可以根据需要调整温度，或设定定时程序，以便在特定时间自动开启或关闭加热。

4. 中央空调温控器

介绍和作用：
中央空调温控器用于管理中央空调系统，控制整个建筑或房屋的加热和冷却。这种温控器可以实现复杂的多区域温控，提高整体能效。

常规使用方式：
中央空调温控器通常安装在大型住宅或商业建筑中，通过设置不同的区域或楼层以不同的温度需求，实现精细化的温度控制。

5. 水加热器温控器

介绍和作用：
水加热器温控器用于控制水加热器的运行，确保水温恒定，避免能源浪费。这种温控器能够精确地调节热水器的温度，适用于家庭、酒店或其他需要大量热水的场所。

常规使用方式：
用户可以根据个人喜好和需求设定水温，水加热器温控器还可以设定特定的加热时间表，以节约能源并在需要时提供热水。

6. 太阳能热水器温控器

介绍和作用：
太阳能热水器温控器用于管理太阳能集热板和储水罐之间的温度交换。它优化了能源的吸收和转换，确保系统效率最大化，同时防止过热。

常规使用方式：
在阳光充足的地区，太阳能热水器温控器可以自动根据太阳辐射强度调节热水的生产，保证持续供应高效且环保的热水。

7. 新风温控器

介绍和作用：
新风温控器用于控制新风系统的运行，这些系统负责将处理过的新鲜空气引入室内。它可以调节进入室内空气的温度，提高空气质量，为居住空间提供健康、舒适的环境。

常规使用方式：
新风温控器在高密度居住区或工业环境中尤为重要，可以根据外部和内部的温度差自动调节进气量，确保室内空气新鲜且温度适宜。

这些详细介绍提供了各种温控器的具体信息和使用指南，帮助用户根据自己的实际需求和居住环境选择最合适的温控器。接下来的部分将涉及更多关于国际规格与标准的讨论，确保全球用户能够安全有效地使用这些设备。

接线方式与控制策略

接下来，我们将通过另一张表格详细介绍各种温控器的接线方式和控制策略，确保您能够根据家庭的具体需求选择最适合的配置。

表格2：接线方式与控制策略

在这一部分，我们将通过表格来详细介绍各种温控器的接线方式以及它们的控制策略，这对于确保设备正确安装和最优性能发挥至关重要。

通过这个表格，我们可以看到不同类型的温控器在接线方式和控制策略上的差异，这些差异直接影响了安装过程和设备的日常运行效率。

国际规格与标准

对于跨国使用和国际市场销售的温控器，了解并遵守不同国家和地区的电气规格与安全标准是极其重要的。以下是一张表格，概述了一些主要市场的规格差异和接线标准。

表格3：不同国家和地区的规格与接线标准

这个表格展示了在全球市场中操作时需要考虑的一些关键电气和安全标准，帮助制造商和用户确保产品的兼容性和安全性。

智能控制方式：现代温控器的革新

随着科技的不断进步，智能家居系统的普及已经极大地改变了我们对家用设备管理的方式，温控器也不例外。智能控制方式使得温控器不仅仅是简单的温度调节设备，而是成为了一个可以提高能效、增加舒适性并简化日常生活的智能系统。本章节将探讨智能温控器的控制方式及其带来的好处。

智能温控器的基本特性

智能温控器与传统温控器的主要区别在于其连接性和自动化功能。这些温控器通常通过Wi-Fi或其他无线技术（如Zigbee或Z-Wave）连接至家庭网络，用户可以通过智能手机应用、平板电脑或语音助手（如Amazon Alexa、Google Assistant或Apple HomeKit）远程控制家中的温度。

主要智能控制功能

1. 远程控制：用户可以在任何地方通过应用程序查看和调整家中的温度设定，无论是在办公室还是在度假途中。

2. 自动调度：智能温控器可以根据用户的日常活动模式自动设定温度调度。例如，它可以在你通常起床前自动开始加热家中，确保你起床时房间温暖舒适。

3. 能效分析：许多智能温控器提供详细的能源消耗报告和分析，帮助用户了解他们的加热和冷却习惯如何影响能源消耗，以及如何调整设定以降低能源费用。

4. 地理围栏：利用用户的智能手机位置，智能温控器可以知道用户何时离开家或在回家的路上。系统会相应地调整温度，以确保能效最优化，并在用户到家时提供舒适的环境。

5. 语音控制：与智能家居助手集成后，用户可以简单地使用语音命令来调整温度设置，极大地增加了便利性和可访问性。

6. 学习偏好：一些高端智能温控器，如Nest Learning Thermostat，具备学习用户偏好的能力，可以在几天内自动学习并建立适合家庭的温度调度，无需用户过多干预。

智能温控器的实际应用

考虑到智能温控器在提高能效和用户舒适度方面的潜力，许多现代家庭和办公室已经开始部署这些设备。例如，一个家庭可能在冬季使用智能地暖温控器来预热房间，而在夏季则通过中央空调温控器来优化冷却效率。

智能温控器的集成和应用不仅提升了居住和工作环境的舒适性，还有助于实现更可持续的生活方式，通过精确控制和智能调节降低能源浪费。随着技术的不断进步和用户意识的提升，预计未来智能温控器将成为家庭自动化的一个重要组成部分。

智能温控器的节能效果与指标性数据

智能温控器不仅提高了家庭的舒适度和便利性，它们也在能源节约和减少环境影响方面扮演着重要角色。通过智能功能，这些设备能够优化加热和冷却的时间，减少不必要的能耗，从而为用户带来显著的节能效果。本节将探讨智能温控器的节能效果，并提供一些具体的节能数据。

节能特性

1. 自动调节：智能温控器能够根据室外气温和室内活动模式自动调整设定，避免过度加热或过度冷却，这直接减少了能源的浪费。

2. 高效调度：通过学习用户的生活习惯，智能温控器能够自动创建高效的加热和冷却时间表。例如，在用户通常不在家的时间自动降低暖气或空调的运行。

3. 细节优化：智能温控器还可以通过小幅度调整温度设置（如降低1-2°F/约0.5-1°C）来实现节能，而这种小的改变通常不会影响到居住者的舒适感受。

指标性节能数据

智能温控器的节能效果可以通过以下数据更加明确地体现：

• 能源消费减少：

  据估计，智能温控器可以减少家庭能源使用量约10%至12%。

• 年度节省：

  平均而言，家庭通过使用智能温控器每年可以节省约10%至23%的暖气费用和15%的空调费用。

• 长期投资回报：

  虽然智能温控器的初始投资相对较高，但根据美国环保局（EPA）的数据，平均家庭可以在两年内通过节能回收这一成本。

这些数据说明，虽然智能温控器的成本高于传统温控器，但它们在长期内可以通过显著降低能源费用来实现成本效益。更重要的是，这种类型的温控器通过自动化和智能化功能，帮助家庭实现了对能源的更有效管理和使用。

总结

智能温控器不仅提高了我们生活的便捷性和舒适度，其节能特性也有助于推动家庭向更绿色、更可持续的方向发展。随着技术的持续进步，预计智能温控器的市场将进一步扩大，它们的节能技术也将不断完善，为全球能源效率的提高贡献更大的力量。

正确选择和安装温控器对于提升居家和办公环境的舒适性及能效至关重要。通过本文的介绍和分析，希望大家能够更好地理解各种温控器的功能、适用场景、接线方式以及国际规格差异，从而选择最适合自己需求的温控器。在全球化日益加深的今天，对这些设备的正确选择和使用，不仅能提高个人和企业的能效，还能确保遵守各地的法规标准，实现安全、高效的环境控制。

本篇文章来源于微信公众号: 天鹤节能研究院

本篇文章来源于微信公众号: 天鹤节能研究院

电能表介绍

电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表。电能表按其使用的电路可分为直流电能表和交流电能表。其中，直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。仪表可具有RS-485通讯接口，采用Modbus-RTU协议.直流电能表家用较少，因为主要用于测量电能，如果是进行一些小制作，需要显示电压电流，那就可以直接买电压表或电流表，例如太阳能光伏或者直流充电桩。

某款直流电能表表头的实物接线图

家庭应用更多的还是交流电能表，按其相线可分为单相电能表、三相三线电能表和三相四线电能表。下面是某款智能家用单相表的注解图：

电能表按照安装接线方式可分为：直接接入式和间接接入式(经互感器接入)。

单相电表的直接接入方式

单相表直接接入的接线方式又分为跳入式接线和顺入式接线，在对电度表进行接线之前，需要用万用表辨认电能表接线方式：

第一步，将万用表打在RX100档，测试万用表电阻档准确性，并进行调零操作；

第二步，将两表笔接触电度表1、2接线柱，如果阻值较小，近乎于零，则1、3是进线端，电能表为跳入式接线；如果测得的阻值较大，约为1000Ω，则1、2为进线端，电度表为顺入式接线；

单相表的接线盒一般有接线图，上图为直接接入跳入式接线，在接线盒从左到右有4个孔，进户相线经空气开关后接至电表的1孔，零线接第3孔；2孔线、4孔线分别为电源相线和零线的出线应接至负荷；外壳为金属的应接至接地端子。

互感器

上图中用到了互感器，为了便于大家了解，我们这里先插入一段关于它们的内容，互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。

其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

所以，互感器还可用来隔开高电压系统，以保证人身和设备的安全。通过使用互感器可以扩大电能表的量程，减少了仪表制造规格。除直接接入式电能表外，电流二次回路均已5A为主，电压二次回路均已100v为主。

电流互感器

电流互感器接线

电流互感器上有4个脚和一个圆孔，圆孔是用来穿初级也就是你要检测的电流的导线的，四个脚有两个脚是次级输出脚，另两个脚是固定脚。可用万用表测量一下，有阻值的两脚是输出脚。

电流互感器实物

使用时先将要测的相线穿过互感器，方向是沿着电流的进线方向，对应互感器从P1到P2穿过，P1，P2互感器有标识。P1与SI为同极性端，P2与S2为同极性端，所以有两种情况：如果从P1进，S1端接地；如果从P2进，S2端接地。工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器

电流互感器下部端子，一个接地，一个进入电流表。

看了上图，就可以理解电流互感器所谓的匝数了。

电压互感器

电压互感器是一种小型的降压变压器 ，主要由铁芯、一次绕组、二次绕组、接线端子和绝缘支持物等构成，一次绕组并接于电力系统一次回路中，其二次绕组并联接入了测量仪表、继电保护装置或自动装置的电压线圈，即负载为多个元件时，负载并联后接入二次绕组，且标准额定电压为100V 。由于电压互感器是把高电压变成低电压，所以它的主绕组的匝数较多，二次绕组的匝数较少。

一些电压互感器的外型

电压互感器的几种接线方式分别是：

一个单相电压互感器的接线：这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。

两个单相电压互感器的V/V形接线：这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。

三个单相电压互感器接成Yo/Yo：这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。在一次绕组中点接地情况下，也可装用绝缘监察电压表。

一台三相五芯柱电压互感器接成Yo/Yo/ ▲（此处应该是开口三角形，只是找不到相应字符）：这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。

接成Yo形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。

单相电表经互感器间接接入

上图所示的是单相电度表既使用电流互感器又使用电压互感器的接法。单相电度表经电流互感器和电压互感器接入电路接线图，如下：

上图是家用单相电能表的实物接线图。需要注意的是，接线是互感器的进线和出线不要接反，否则可能使电脑表转盘反转，接后可以测试一下，要求电能表转盘要按照其箭头所指示的方向转动。如下图：

那么双向电能表和单向电能表，两者有什么样的区别呢？

双向计量电表电能表就是能够计量用电和发电的电能表。

功率和电能都是有方向的，从用电的角度看，耗电的算为正功率或正电能，发电的算为负功率或负电能，该电表可以通过显示屏分别读出正向电量和反向电量并将电量数据存储起来。

安装双向电表的原因是由于光伏发出的电存在不能全部被用户消耗的情况，而余下的电能则需要输给电网，电表需要计量一个数字；在光伏发电不能满足需求时则需要使用电网的电，这又需要计量另一个数字，普通单块电表不能达到这一要求，所以使用具有双向电表计量功能的智能电表。

简单说来，就是单向电度表是计量负载用电量；双向电度表是计量反馈到电网的电量。

三相电表接线

以上是某款三相电表的接线示意图，根据具体情况可以进行相应接线。

上图是三相四线的直接接入式实物接线图。

上图是三相实物接线的说明图，其实在电表上面都有关于端子的使用说明，我们根据需要按要求接线就可以，如下图所示：

高压电压互感器和电流互感器的接线图

某款三相电表端子接线说明

智能三相电监测表的功能

智能三相电监测表在增强了基础功能的基础上，还具备了更高级的智能化特性。例如，它可以通过物联网技术进行远程管理，可以通过无线网络向上级系统或者用户发送电能数据，也可以接收上级系统的控制指令以实现远程控制。它的电力测量和分析能力不仅包括基础的电流、电压、功率因数等，还能进行更深入的电网质量分析，如电流谐波分析。

智能三相电监测表可以实现以下功能：

实时监控和预警：

三相电监测表可以实时获取电能数据，并通过物联网云平台，将这些数据传输给用户或管理系统，使用户可以随时随地了解设备的运行状态。当设备出现异常或超出预设的阈值时，系统可以立即发出报警，帮助用户及时发现并处理问题。

运行状态诊断和优化：

通过对电能数据的深度分析，三相电监测表可以诊断设备的运行状态，包括设备的负荷、电功率和功率因数等，并据此进行优化，如调整设备运行参数或负载分配，从而降低能耗。

能源管理和节能：

在测量和收集电能数据的基础上，三相电监测表可以帮助用户实现精细化的能源管理，并根据实时数据调整能源使用策略，从而实现节能。

空调物联网节能中三相电监测表的应用

智能三相电监测表作为中央空调节能项目中一个重要的监测元件，通过实时监测分析每个核心设备如冷水机组、冷却塔、风机盘管等的电压、电流、功率、功率因素，以定位改造效果和潜在能耗点。

天鹤物联智能三相电监测表

例如，通过测量不同模式下冷却塔的电流和消耗的电能，能准确判断空调系统在何种工况下的能耗最低，并调整系统运行参数，实现最大程度的节能。

此外，对每个核心设备的电能数据进行历史数据分析和模式识别，能更精确地判断设备的运行效率，进而进行更有针对性的优化改造，如更换高效的设备或改进工作模式等。

故而，三相电监测表是中央空调物联网智能节能改造的关键组成部分，它的引入和使用不仅能精准评估改造效果，实现实时监控预警，有效降低运维成本，而且能量化节能效果，实现整体运行效率的提升，也是推动能源管理的必备工具。

本篇文章来源于微信公众号: 天鹤节能研究院

本篇文章来源于微信公众号: 天鹤节能研究院

2022年，我国软件和信息技术服务业规模首次迈入10万亿元大关，记录了规模以上企业超过3.5万家、全年平均743万从业人员。并且从国家到地方，都在将软件及信息技术服务业作为重要的战略性新兴产业之一，提供各种方式、渠道的培养和扶持。物联网平台，作为物联网时代最关键的软件基础设施，营收也是被计 入软件业务收入，并且自诞生来广受关注。

一系列的转变，体现出物联网平台产业正在持续往更成熟、更适合商业化的方向调整。今天我们一起来看一下由物联传媒、AIoT星图研究院联合发布的《2023物联网平台产业研究报告及案例集》中，对平台产业最新进展进行的分析和研究。

1.设备接入与设备管理功能

1)云端产品开发：在物联网平台控制台，依次进行创建产品、添加物模型功能、添加自定义Topic、创建设备、配置业务功能（例如：设备标签、设备影子、设备OTA升级等功能）等操作，定义设备认证方式，完成产品功能开发和设备注册。

2)设备端开发：设备端获取设备证书，使用SDK接入物联网平台。设备端可以使用LinkSDK、开放协议的自研SDK、AT模组、云云对接SDK的接入方式实现设备连接物联网平台。

2.设备接入与设备管理功能

a.在设备接入层获取收益。收入规模与设备连接数、设备消息数、设备连接时长等有关。扩大营收的核心是做大设备规模、接入更活跃设备。

b.在设备接入基础上，对其他资源产品或SaaS服务按月或年收费，比如不同的系统可靠性、不同的数据存储服务、是否启用视频服务、是否启用AI数据分析服务等。

3.应用使能功能

a.智能。针对物联网场景下的数据特性，提供开放可伸缩的数据接入、数据清洗、实时计算等服务。

b.直观。平台提供零编程设计器，包括组态可视、大屏可视、报表可视等丰富的可视化组件，无需编写代码，企业可零门槛、零编程地开发可视化应用，还可以支持一键模板套用和一键代码生成，让仪表盘的开发集成瞬时可达。平台已积累几十种面向能源、工业、水务等行业的特色场景仪表盘，支持一键引用。

4.数据分析功能

a.完成数据分析需要两大支撑：一个是行业数据，一个是行业经验。很少有IoT平台一上来就完全具备了行业数据和行业经验，因此一般是从设备接入和设备管理做起，在运营规模设备一段时间取得成果后，才有机会沉淀形成面向垂直行业的算法模型。

b.另外从产业角度来看，数据分析功能迭代过程的一大阻碍是：数据不好拿，越有用的数据越难拿到。基于商业保护等原因，无论是设备制造商还是设备使用企业，在面对数据共享的倡议时大概率存在担心和隐忧，这将导致数据共享机制无法落地。解决办法是：1）产业中有上层的中立角色来定义和拉通数据共享的内容；2）数据共享机制能够确保参与各方得到商业回报，切实调动市场情绪，使产业链自主、有动力参与数据共享。

5.从不同企业角度，看物联网平台经历过的曲折

1)从可以独立的巅峰到再次并入集团业务，Predix的遭遇与GE集团本身收入下滑、股价下跌的情况有密切关系，包括因此衍生的数字化转型计划频频搁浅、管理层更换频繁、以及无法支撑平台建设需要的长期投资，导致平台本身的发展路线也不稳定。

2)Pelion的兴起与国内声量逐渐消失，都直接受软银对Arm的规划影响，起初收购是因为软银相信物联网及人工智能时代的机遇，之后出售是因为软银财报表现不佳，急需抛售优质资产来平衡损失。这过程中，Arm芯片IP业务拥有应对变化的能力，而IoT平台业务实则还需要持续培养，但遗憾的是时间不等人。

报告部分内容如下：

免责声明：以上报告均系本平台通过公开、合法渠道获得，报告版权归原撰写/发布机构所有，如涉侵权，请联系删除 ；资料为推荐阅读，仅供参考学习，如对内容存疑，请与原撰写/发布机构联系。

本篇文章来源于微信公众号: 天鹤节能研究院
